滑環的工作原理是怎樣的?
滑環，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”�；h(huán)通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

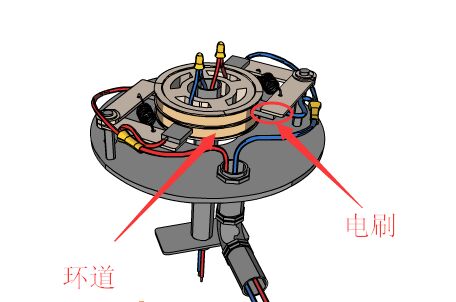

滑環原理圖
滑環可用于任何360°旋轉連續傳輸電源和數據信號的機電系統領域，常被稱為導電滑環、電刷、轉接器、集電環、集電器、旋轉關節、集流環、回流環、換向器等，其原理是實現兩個相對轉動機構的電流、數據信號或圖像及動力傳輸?shù)木軅鬏斞b置。常被使用于360°無限制的連續旋轉，要求從固定位置到旋轉位置傳送電信號、數據信號的領域。
其結構主要是由彈性材料(電刷)、滑動觸點表面材料（導電環、精密小鋼軸承、絕緣塑膠材料、樹脂粘合材料組成。電刷采用貴金屬合金材料，成"II"形與導電環的"V" “凹”形槽對稱雙接觸，利用電刷的彈性壓力與導電環環槽滑動接觸來傳輸信號及電流。是各行業機電設備的關鍵器件，如精密旋轉臺、線纜設備、風力發電、單晶爐、灌裝及包裝機械、自動旋轉門等。
部分滑環參考型號：
氣液電滑環_氣體,液壓,導電混合一體導電滑環
過孔導電滑環_360度旋轉中空導電通氣
帽式導電滑環_消費電子,高速球,舞臺燈專用
千兆以太網滑環_傳輸穩定,不丟包,不串碼
光纖滑環 | 光纖旋轉接頭 | 光電滑環
高頻/同軸/波導滑環| RF&高頻旋轉接頭
HD-SDI 滑環_1080P高清視頻信號傳輸
水銀滑環_無刷水銀旋轉接頭-大能機電
混合滑環_組合滑環
耐高溫滑環_承受溫度可達800℃
