高速滑環引電器在航空領域的應用

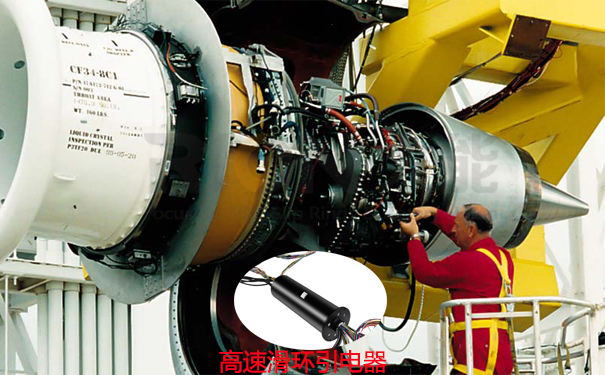

高速滑環引電器是航空發動機進行旋轉件動應力丈量實驗的關鍵設備。對航空發動機進舉動應力丈量實驗，意圖是斷定被測葉片、盤及軸等關鍵件的轟動特性、轟動應力及其他相關參數，為發動機關鍵滾動件的安全性、可靠性評價提供根據。發動機研制相關的國/軍標中均對發動機轉子部件的動應力丈量提出了要求。而在航空、航天領域中，在高轉速、高溫的惡劣丈量環境下對動應力丈量的關鍵設備---滑環引電器的信號傳輸質量、可靠性及壽數提出很高的要求。

航空、航天領域使用的高速滑環引電器面對高轉速、高溫度、信號通道數多等問題。雜亂苛刻的使用環境要求產品在機電匹配規劃、信號傳輸、抗噪聲干擾、適用性及壽數方面具有更好的體現，這就對高速滑環引電器的結構規劃提出了新的要求。
1）沖突副觸摸線速度要求：滑環引電器的滑環旋轉部件與發動機轉子同步旋轉，因?yàn)楸粶y(cè)發動機轉子最高工作轉速高達數萬轉/分鐘，使得引電器中導電環刷絲的線觸摸線速度極高，而觸摸線速度過高將導致導電環刷絲的磨損和沖突發熱量添加。為削減導電環刷絲的沖突損耗和下降發熱量，應盡量減小觸摸線速度，在被測試件轉速不行改動的前提下，只能盡量減小導電環的徑向尺度及觸摸面積。
2）信號傳輸?shù)馁|(zhì)量要求：高速滑環引電器在工作的過程中，導電環與刷絲之間高速?zèng)_突，為保證引電器的正常工作，刷絲材料需滿意高導電率、高導熱、高耐磨等要求。導電環的材料作為滑動沖突副中的匹配材料，在選材時需求考慮二者匹配以后的綜合功能，使其觸摸電阻小，傳輸信號的信噪比低。
3）滑環轉子動力學要求：滑環轉子在高轉速下運轉，為避免轉子產生動力學問題，應增大轉子的剛性，采用滿足的支點數目并下降支點跨距，使得規劃滑環轉子為剛性轉子。受滑環線速度不行過高的限制，滑環轉子的徑向尺度需求規劃得盡可能小，為進步轉子剛性，轉子的軸向尺度隨之也要盡可能縮短，在滑環引電器需求到達多傳輸通道數的條件下，只能將導電環的厚度做到盡可能小，以滿意在有限軸向空間內安裝滿足大都意圖導電環。
