產品特點
以太網滑環是專門針對250MHz頻率信號設計，設計用來傳輸100M/1000M以太網信號，具有傳輸穩定，不丟包，不串碼，回?fù)p小，插入損耗小，抗干擾能力強，支持POE等優點。以太網滑環能混合電氣功率通道和信號通道。最多可同時傳輸8個以太網通道，提供RJ45接頭直接插拔Support RJ45 connector,超低的BER誤碼率和超高的信噪比。
可選項(功能定制)
電壓/電流、
額定速度、
工作溫度、
電路數、
外殼材料和顏色、
外形尺寸、
專用導線、
導線出口位置、
導線長度、
IP等級、
終端類型、
可定制各類以太網滑環，千兆網線滑環，1000M網絡滑環。
相關文檔
以太網系列滑環
| 規格 |
| 外殼材料 | 鋁合金 | 扭矩 | 0.05N.m;+0.03N.m/6環 |
| 工作壽命 | >1億轉 | 觸點材料 | 貴金屬:金-金 |
| 電氣噪音 | <5mOhn | 接觸電阻 | <2mOhm |
| 絕緣強度 | 800VDC@50Hz | 導線 | UL Teflon® Awg22,Awg16,CAT6 |
| 絕緣電阻 | 1000MΩ@600VDC | 導線長度 | 300mm(12") |
| 工作溫度 | -40°C to 80°C | 儲存溫度 | -55°C to 85°C |
| 軸承 | 深溝球軸承 | 防護等級 | IP51 |

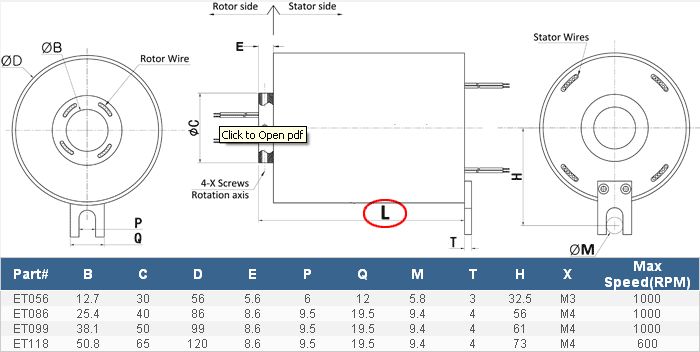

圖紙
標準部件# 有存貨
(例如:P1610 -> 16路X10A, S04 -> 4路X信號線(2A),E02 -> 2X1000M 以太網)
| Part# | 1000M以太網 | 電流(A) | 電壓(VDC/VAC) | 長度 |
| ET056(外徑56mm) - (有庫存) |
| ET056-E01-P0410 | 1 | 4X10A | 0~440V | L=54.8mm |
| ET056-E01-P0210-S02 | 1 | 2X10A+2X2A | 0~440V | L=54.8mm |
| ET056-E01-S04 | 1 | 4X2A | 0~440V | L=54.8mm |
| ET056-E01-P1010 | 1 | 10X10A | 0~440V | L=71.6mm |
| ET056-E02-P0210 | 2 | 2X10A | 0~440V | L=71.6mm |
| ET056-E02-S02 | 2 | 2X2A | 0~440V | L=71.6mm |
| ET056-E01-P1610 | 1 | 16X10A | 0~440V | L=88.4mm |
| ET056-E02-P0810 | 2 | 8X10A | 0~440V | L=88.4mm |
| ET056-E03 | 3 | -- | 0~440V | L=88.4mm |
| ET086(外徑86mm) - (有庫存) |
| ET086-E01-P0410 | 1 | 4X10A | 0~600V | L=65.5mm |
| ET086-E01-P0210-S02 | 1 | 2X10A+2X2A | 0~600V | L=65.5mm |
| ET086-E01-S04 | 1 | 4X2A | 0~600V | L=65.5mm |
| ET086-E01-P1010 | 1 | 10X10A | 0~600V | L=86mm |
| ET086-E02-P0210 | 2 | 2X10A | 0~600V | L=86mm |
| ET086-E02-S02 | 2 | 2X2A | 0~600V | L=86mm |
| ET086-E01-P1610 | 1 | 16X10A | 0~600V | L=106.5mm |
| ET086-E02-P0810 | 2 | 8X10A | 0~600V | L=106.5mm |
| ET086-E03 | 3 | -- | 0~600V | L=106.5mm |
| ET099(外徑99mm) - (有庫存) |
| ET099-E01-P0410 | 1 | 4X10A | 0~600V | L=65.5mm |
| ET099-E01-P0210-S02 | 1 | 2X10A+2X2A | 0~600V | L=65.5mm |
| ET099-E01-S04 | 1 | 4X2A | 0~600V | L=65.5mm |
| ET099-E01-P1010 | 1 | 10X10A | 0~600V | L=86mm |
| ET099-E02-P0210 | 2 | 2X10A | 0~600V | L=86mm |
| ET099-E02-S02 | 2 | 2X2A | 0~600V | L=86mm |
| ET099-E01-P1610 | 1 | 16X10A | 0~600V | L=106.5mm |
| ET099-E02-P0810 | 2 | 8X10A | 0~600V | L=106.5mm |
| ET099-E03 | 3 | -- | 0~600V | L=106.5mm |
| ET118(外徑118mm) - (有庫存) |
| ET118-E01-P0410 | 1 | 4X10A | 0~600V | L=73.8mm |
| ET118-E01-P0210-S02 | 1 | 2X10A+2X2A | 0~600V | L=73.8mm |
| ET118-E01-S04 | 1 | 4X2A | 0~600V | L=73.8mm |
| ET118-E01-P1010 | 1 | 10X10A | 0~600V | L=96.6mm |
| ET118-E02-P0210 | 2 | 2X10A | 0~600V | L=96.6mm |
| ET118-E02-S02 | 2 | 2X2A | 0~600V | L=96.6mm |
| ET118-E01-P1610 | 1 | 16X10A | 0~600V | L=119.4mm |
| ET118-E02-P0810 | 2 | 8X10A | 0~600V | L=119.4mm |
| ET118-E03 | 3 | -- | 0~600V | L=119.4mm |
顏色代碼排序
六種顏色為一組，用數字代碼管道表示。
| 導線顏色代碼 |
| 環數# | 1 | 2 | 3 | 4 | 5 | 6 |
| 顏色 | 黑色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 |
典型的應用
工業機器-組合加工中心機床，旋轉分度臺；
重型設備炮塔、電纜卷筒、測試設備；
包裝機、堆垛機、磁性離合器，
工藝設備；
旋轉傳感器、應急照明、機器人技術；
展覽/展示設備，醫療設備
按您的要求定制
1)如果您在網站上沒有找到您所想要的，請您告訴我們；目錄中只包含了我們滑環的小部分產品！我們可能已經設計或可以修改設計來滿足您的需求，可定制各類以太網滑環，千兆網線滑環，1000M網絡滑環。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。
2)點擊
案例中心, 您可能會找到適合您的滑環方案.
3)需要定制滑環或者索求方案 :QQ3431487392 或 info@danenghuahuan.cn
