產品特點
FB01滑環是1通道光纖旋轉連接器，標準的，現貨供應。
它可以在360°旋轉下支持1通道光纖(單模/多模)傳輸。1通道(單�；蚨嗄�)旋轉接頭(光纖旋轉連接器)是市場上所見的最多樣的設計。
堅固的滑環主體允許光纖接頭ST或者FC接頭在轉子一側或在定子一側。
一個可以幫助您配置最適合您需要的程序包。
單模和多模兩種光纖，都具有功能極低的插入損耗和令人印象深刻的回波損耗特點。
FB01經常同電滑環一起使用，稱為光電混合滑環，傳輸電流和高速數據。
可選項(功能定制)
連接器類型(SC，F(xiàn)C，ST，等等……)，結合功率電路和信號電路
FB01系列滑環
| 部件# | 模式 | 波長 |
| FB01-S | 單模 | 850nm~1550nm |
| FB01-M | 多模 | 650nm~1310nm |
| FB01(1通道光纖旋轉連接器) 規格 |
| 波長 | 650nm~1550nm | 插入損耗 | <1.5dB |
| 插入損耗波動 | <+/-0.25 dB | 回波損耗(單模/多模) | >40 dB(RFC/RST) |
| 最大速度 | 600 RPM | 壓力補償 | 1000磅/每平方英寸 |
| 拉力 | 10N | 啟動轉矩 | 0.02N/m |
| 估計生命周期 | 3億 | 功率容量 | 23 dBm |
| 工作溫度 | -40 to 85 °C | 儲存溫度 | -50 to 85 °C |
| 包裝方式 | 尾纖或插座 | 外殼材料 | 不銹鋼 |
| 光纖類型 | 單模/多模 | 連接頭 | FC |
| 防護等級 | IP 51 | 重量 | 50g |
| 導線長度 | 1000mm | | |

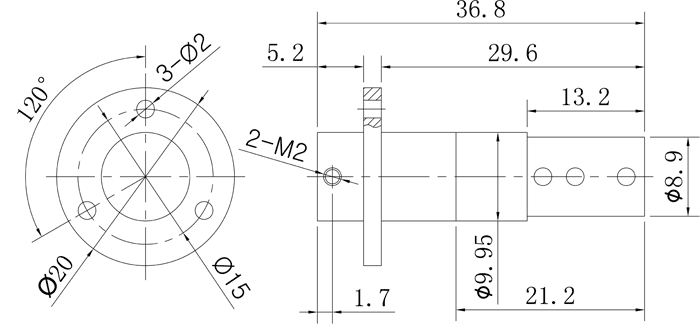

圖紙
典型的應用
工業機器-組合加工中心機床，旋轉分度臺；
重型設備炮塔、電纜卷筒、測試設備；
包裝機、堆垛機、磁性離合器，
工藝設備；
旋轉傳感器、應急照明、機器人技術；
展覽/展示設備，醫療設備
按您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
