精密導電滑環的制造精度決定了其整體性能

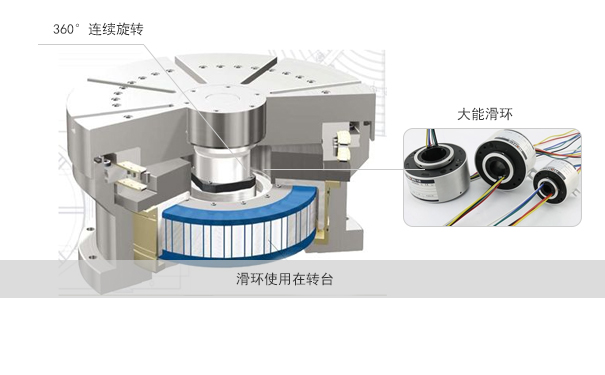

發布日期:2018-11-20 15:29:07精密導電滑環是由彈性電刷、組合支架還有多環路體同時配以防塵外罩、精密軸承、法蘭盤或者撥叉盤等組合而成。其主要作用是用來實現兩個相對轉動的部件之間的電功率、電信號或者是電流之間的接觸式傳輸。目前精密導電滑環被廣泛應用在航空宇航設備中要求軸向間距大、徑向尺寸小、同時要求低摩擦力矩的精密輸電裝置中。
為了滿足精密導電滑環的使用性能,對其提出了以下要求:
1、使用壽命,要求導電滑環的導電滑環和電刷絲耐磨損,使用壽命長。
2、可靠性,要求導電滑環的點刷絲與導電環接觸部分穩定可靠,無瞬斷,保證電信號傳輸穩定性
3、絕緣性,要求導電滑環在導電環之間有著良好的絕緣性,防止電信號的互相干擾。
影響這些性能的關鍵因素為滑環間距的均勻性及內外圓的同軸度,即精密導電滑環的制造精度。保證滑環的圓度以及內外圓之間的同軸度能夠?qū)崿F(xiàn)電信號的穩定傳輸;保證滑環導電環之間的間距均勻性能夠?qū)崿F(xiàn)導電環之間的絕緣電阻的相對穩定;保證絕緣環的良好的表面質量能夠提升導電環在其表面的附著力,提高導電滑環的耐磨性。
