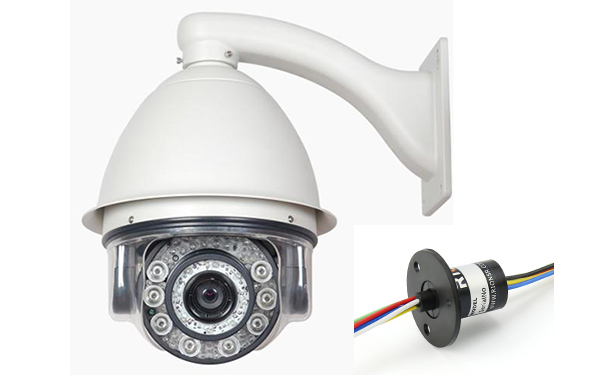

帽式滑環在高速球的最新應用(2018)
帽式滑環，顧名思義就是外形看起來像帽子一樣的滑環。帽式滑環外帶法蘭盤，主要是通過法蘭盤的上的幾個固定孔來跟客戶的設備配合安裝，所以帽式滑環一般都是外層固定，內軸轉動的一種結構。
定子絕緣底座上其特征在于：還包括至少兩個與轉子絕緣蓋板同軸聯動的轉子導電圈、至少兩個與定子絕緣底座相對靜止的定子導電圈、至少兩轉子電極、至少兩定子電極和至少兩組球刷，各轉子導電圈、各定子導電圈分別同心裝配于轉子絕緣蓋板和定子絕緣底座之間，且各轉子導電圈分別與相配對的定子導電圈之間滾動配合有至少一組球刷；各轉子電極分別透過轉子絕緣蓋板與相應的轉子導電圈相連接，各定子電極分別透過定子絕緣底座與相應的定子導電圈相連接。
高速球滑環，還包括多個滾珠和一滾珠堵頭，定子絕緣底座的外側壁周圈設有環狀的第一弧形槽，轉子絕緣蓋板的外緣周圈向下延伸有一第一環形折邊，且該第一環形折邊的內側壁周圈設有環狀的第二弧形槽，該第一環形折邊的外側壁設有一貫通該第二弧形槽的開口；轉子絕緣蓋板的第一環形折邊包覆于定子絕緣底座的外側壁的外側，且其第二弧形槽與定子絕緣底座的第一弧形槽相對應，形成徑向尺寸與滾珠的徑向尺寸相一致或基本一致的空腔，多個滾珠分別由第一環形折邊的開口進入并滑套于第一弧形槽與第二弧形槽形成的空腔內；滾珠堵頭的內側端面具有適配于滾珠的弧面結構，該滾珠堵頭封堵于第一環形折邊的開口內。
其特征在于：定子絕緣底座的頂面周圈設有若干同心的環形凹槽，各個定子導電圈分別固定套裝于一環形凹槽內，各個轉子導電圈分別活動套裝于與之相配套的定子導電圈的同一環形凹槽內，且各個轉子導電圈分別位于與其相配套的定子導電圈的外側或內側；轉子絕緣蓋板的內側底面設有若干同心的凸環，各凸環分別抵向一轉子導電圈。
大能滑環一直致力于滑環的生產和制造，自公司成立以來，公司員工一直保持“質量至上”的理念，我們擁有各系列的產品，能最大程度上滿足客戶的不同的需求和應用。
