導電滑環接線圖內部結構講解

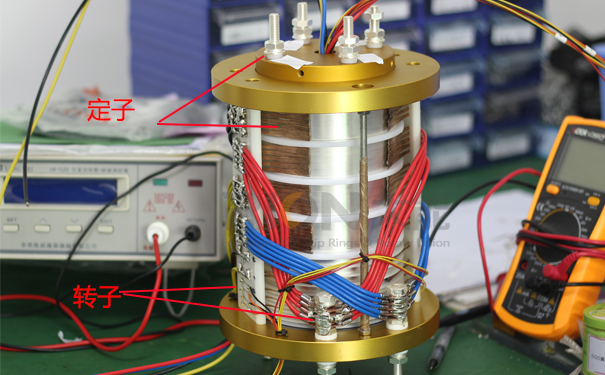

發布日期：2018-12-11 09:10:18導電滑環內部結構：導電滑環是由定子跟轉子通過導線串聯起來，導電滑環的定子固定在軸承基座的銅環上面，轉子（刷絲）固定在外殼上，經過組合排列一一對應，形成一個完整的電路。
在規劃導電滑環的時候，一定要保證結構的觸摸可靠性，每一根電線都能夠連續的接通。關于滑環體固定支架，深溝球軸，電刷組件都有著嚴厲的要求，有必要保證他們的規劃合理化，因?yàn)槊恳粋�(gè)重要部件規劃不合理的話，都會影響到滑環的正常使用。想要讓導電滑環跟電刷徹底充沛的觸摸，能夠把導電環規劃成優形形狀，這樣就能夠加大他們的觸摸面積，作業的時分能夠加快傳遞信號和電能的速度。

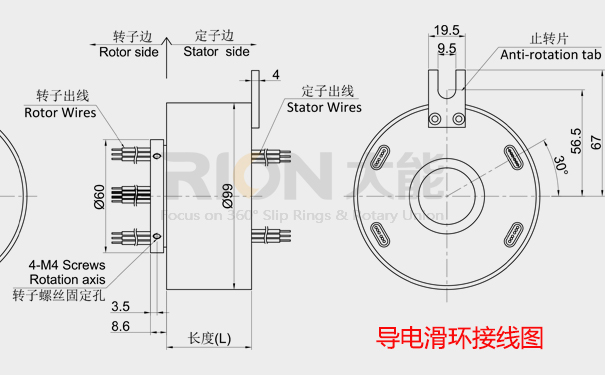

經常有人拿著導電滑環的接線圖咨詢大能機電的專家，應該要如何接線?是否要區分正負極？導電滑環只是負責360°旋轉導通的設備，每接通一條導線，都可以看做是一條完整的線路，沒有正負極之分。了解導電滑環的內部結構就很清楚了。
部分滑環參考型號：
滑環|導電滑環|導電環-滑環產品中心
氣液電滑環|氣電一體滑環|液壓滑環|氣電滑環—PHE系列
PHE01系列單通道氣液滑環|1進1出氣液電滑環
PHE12系列12進12出滑環|12路氣液滑環|氣液電組合滑環
過孔滑環|過孔導電滑環|空心軸滑環—TB 系列
TB1235系列過孔滑環_繞線機滑環_攝影機滑環_視覺系統滑環
PHE08系列16進16出滑環|16路氣液滑環|氣液電組合滑環
TB80158 醫療器械滑環_紡織業設備滑環_礦山工程機械滑環_傳感器滑環_電纜滑環
TB180292系列工廠生產線滑環_海洋石油平臺專用滑環_金屬表面加工設備滑環
PCB滑環安裝方式
