電滑環由什么構成，淺析電滑環的構成原理
發布日期：2018-10-10 15:50:38電滑環，即有電可滑動的環狀部件，用于機器間電信號和動力的傳輸，是機械中常見的零配件之一，那么電滑環由什么構成的呢?它的原理是怎樣的?默孚龍帶大家一起了解下吧。
電滑環由什么構成，淺析電滑環的構成原理
導電滑環主要的由彈性材料-電刷、滑動的觸點表面材料-導電環、絕緣材料、粘結材料、組合支架、精密軸承、防塵罩及其他的輔助件等組成。

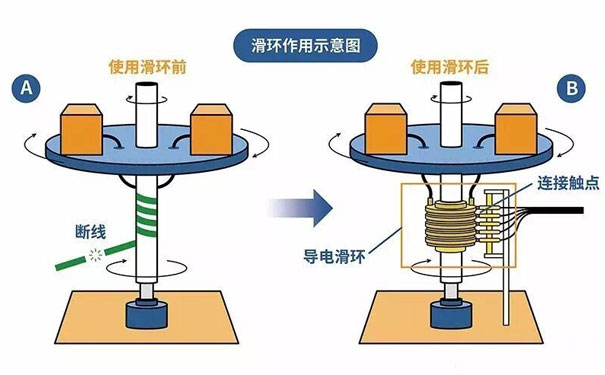

其中電刷采用貴金屬合金材料，呈“II”型與導電環環槽對稱雙接觸，借助電刷彈性壓力與導電環環槽滑動接觸來傳遞信號及電流。導電滑環在電氣設計過程中，機械部分360度無限制連續旋轉時，導線需連接到旋轉部件上去，電氣工程師就會遇到導線纏繞問題。
復合電刷塊技術，一般采用碳刷，銅刷，銀/石墨/二硫化鉬的刷塊等形式。采用貴金屬合金單絲。纖刷技術，纖刷是指一種特殊的滑行電氣接觸設計。
纖刷簡單的說就是將單獨的金屬纖絲(線)進行校準并裝進一個金屬管里。在這個懸臂設計中，纖刷束的散狀的，無束縛的一端依附在環道表面的槽里。
導電滑環的應用導電滑環屬于高科技產品，一直以來被應用于尖端軍事領域，是各種精密轉臺、離心機和慣導設備的關鍵器件。

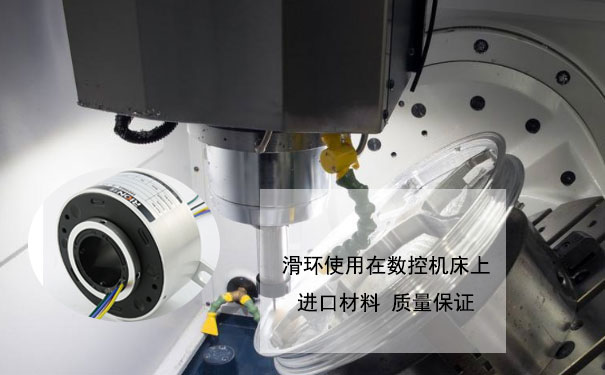

隨著我國經濟的不斷發展，民用領域也越來越多的涉足使用此類產品，用于工業自動系統控制中。在國外先進發達國家，該類產品已逐漸由軍用產品轉化為民用產品，近幾年已實現了標準化、批量化生產，被廣泛應用于安防、工廠自動化、電力、金融、儀表、航空、軍事、運輸、建筑等機電設備上。
以上就是關于電滑環由什么構成的相關介紹了，小伙伴們可以通過上面的分享選擇合適自己企業的滑環，想要了解更多的話歡迎小伙伴們關注默孚龍哦。
