產品特點
DT1256系列是一款孔徑12.7mm,外徑56mm,整體式精密導電滑環,主要應用于
360°的連續旋轉下,持續傳輸電力和信號;
應用先進的纖維刷技術,免費維修或潤滑;
在每一個電路上有多接觸點,低接觸壓力,低噪音,低接觸磨損;極其長的工作壽命;
標準化 & 模塊化設計;還提供定制的解決方案;
可選項(功能定制)
電壓/電流、
額定轉速、
操作溫度、
電路數、
外殼材料和顏色、
外形尺寸、
專用的導線、
導線出口位置、
導線長度、
IP等級、

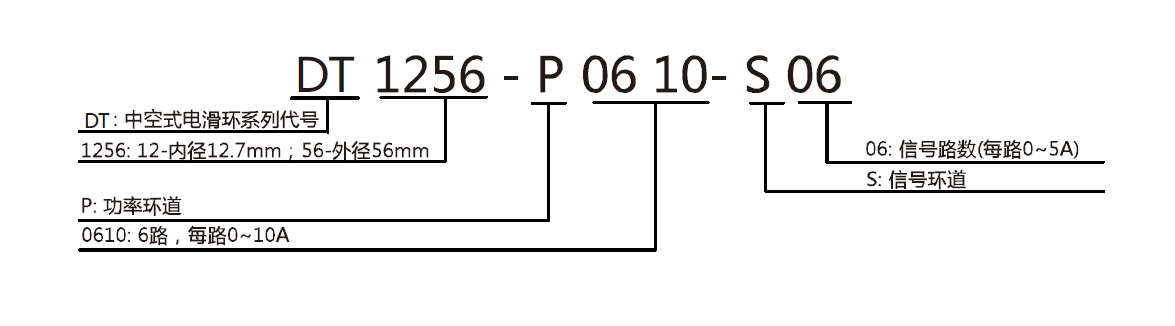

型號訂購說明:
DT1256 滑環
規格 |
路數 | 2~12 | 電壓 | 0~440V |
最大速度 | 1800RPM | 觸點材料 | 貴金屬:金-金 |
外殼材料 | 鋁合金 | 扭矩 | 0.05N.m;+0.02N.m/6路 |
電氣噪音 | <5mOhn | 接觸電阻 | <2mOhm |
絕緣強度 | 500VAC@50Hz,60s | 導線 | AWG22#鍍錫鐵氟龍 |
絕緣電阻 | 1000MΩ@500VDC | 導線長度 | 300mm(12") |
工作溫度 | -40°C to 80°C | 工作濕度 | 0~85% RH |
軸承 | 深溝球軸承 | 防護等級 | IP51 |

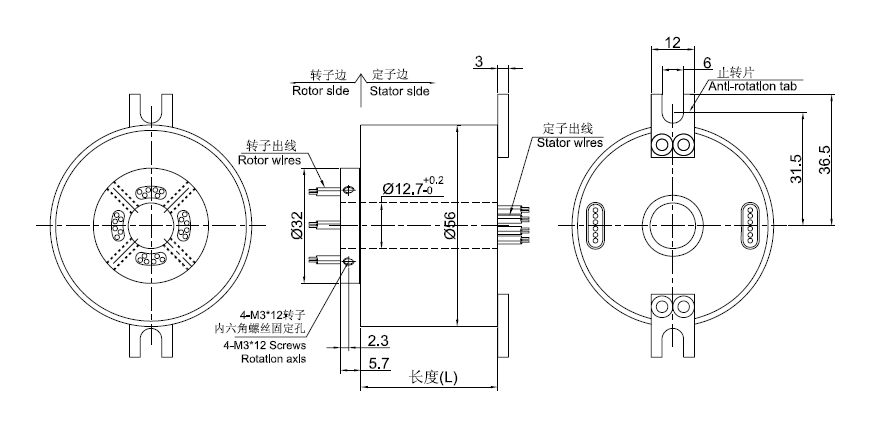

圖紙
標準部件# 有存貨
部件# | 10A | 信號(5A) | L(mm)長度 | 部件# | 10A | 信號(5A) | L(mm)長度 |
DT1256-S06 | 0 | 6 | 48.2 | DT1256-P1410-S04 | 14 | 4 | 86.6 |
DT1256-P0210-S04 | 2 | 4 | 48.2 | DT1256-P1610-S02 | 16 | 2 | 86.6 |
DT1256-P0410-S02 | 4 | 2 | 48.2 | DT1256-P1810 | 18 | 0 | 86.6 |
DT1256-P0610 | 6 | 0 | 48.2 | DT1256-S24 | 0 | 24 | 105.8 |
DT1256-S12 | 0 | 12 | 67.4 | DT1256-P0410-S20 | 4 | 20 | 105.8 |
DT1256-P0210-S10 | 2 | 10 | 67.4 | DT1256-P0610-S18 | 6 | 18 | 105.8 |
DT1256-P0310-S09 | 3 | 9 | 67.4 | DT1256-P1210-S12 | 12 | 12 | 105.8 |
DT1256-P0610-S06 | 6 | 6 | 67.4 | DT1256-P1810-S06 | 18 | 6 | 105.8 |
DT1256-P0810-S04 | 8 | 4 | 67.4 | DT1256-S30 | 0 | 30 | 130 |
DT1256-P1010-S02 | 10 | 2 | 67.4 | DT1256-P0210-S28 | 2 | 28 | 130 |
DT1256-P1210 | 12 | 0 | 67.4 | DT1256-P0410-S26 | 4 | 26 | 130 |
DT1256-S18 | 0 | 18 | 86.6 | DT1256-P0610-S24 | 6 | 24 | 130 |
DT1256-P0210-S16 | 2 | 16 | 86.6 | DT1256-S36 | 0 | 36 | 149.2 |
DT1256-P0410-S14 | 4 | 14 | 86.6 | DT1256-P0410-S32 | 4 | 32 | 149.2 |
DT1256-P0610-S12 | 6 | 12 | 86.6 | DT1256-P0610-S30 | 6 | 30 | 149.2 |
DT1256-P0810-S10 | 8 | 10 | 86.6 | DT1256-S42 | 0 | 42 | 187.6 |
DT1256-P1010-S08 | 10 | 8 | 86.6 | DT1256-P0410-S38 | 4 | 38 | 187.6 |
DT1256-P1210-S06 | 12 | 6 | 86.6 | DT1256-S48 | 0 | 48 | 187.6 |
如果用于伺服電機功率、編碼器信號和設備網,profinet,canbus,profibus……等等,
如果用于IP65或IP68,高溫250度,指定連接器、屏蔽電纜……
詳情請聯系我們的技術團隊:
info@danenghuahuan.cn
顏色代碼排序
6種顏色為一組,用數字代碼表示管道。
導線顏色代碼 |
路數# | 1 | 2 | 3 | 4 | 5 | 6 |
顏色 | 黑色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 |
路數# | 7 | 8 | 9 | 10 | 11 | 12 |
顏色 | 黑色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 |
根據您的要求定制
如果您在網站上沒有找到您所想要的,請您告訴我們;我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下,目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的,請您告訴我們,我們目錄中只包含了我們滑環的小部分產品!
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
