產品特點
DT100185系列是一款孔徑100mm,外徑185mm,整體式精密導電滑環，主要應用于
360°的連續旋轉下，持續傳輸電力和信號；
應用先進的纖維刷技術，免費維修或潤滑；
在每一個電路上有多接觸點，低接觸壓力，低噪音，低接觸磨損；極其長的工作壽命；
標準化 & 模塊化設計；還提供定制的解決方案；
可選項(功能定制)
電壓/電流、
額定轉速、
操作溫度、
電路數、
外殼材料和顏色、
外形尺寸、
專用的導線、
導線出口位置、
導線長度、
IP等級、

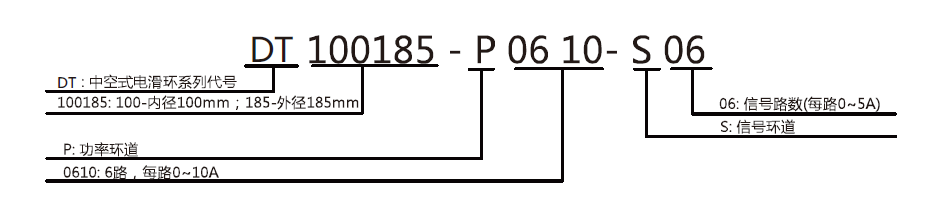

型號訂購說明:
DT100185 滑環
| 規格 |
| 路數 | 2~12 | 電壓 | 0~690V |
| 最大速度 | 1800RPM | 觸點材料 | 貴金屬:金-金 |
| 外殼材料 | 鋁合金 | 扭矩 | 0.05N.m；+0.02N.m/6路 |
| 電氣噪音 | <5mOhn | 接觸電阻 | <2mOhm |
| 絕緣強度 | 500VAC@50Hz，60s | 導線 | AWG22#鍍錫鐵氟龍 |
| 絕緣電阻 | 1000MΩ@500VDC | 導線長度 | 300mm(12") |
| 工作溫度 | -40°C to 80°C | 工作濕度 | 0~85% RH |
| 軸承 | 深溝球軸承 | 防護等級 | IP51 |

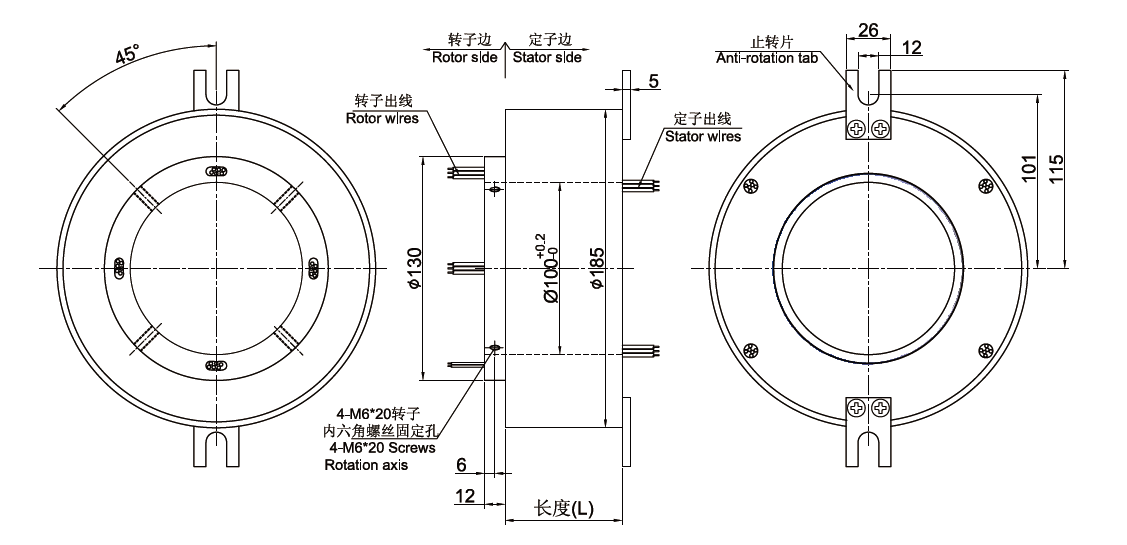

圖紙
標準部件# 有存貨
| 部件# | 10A | 信號(5A) | L(mm)長度 | 部件# | 10A | 信號(5A) | L(mm)長度 |
| GT90185-S02 | 0 | 2 |
60 |
GT90185-S36 | 0 | 36 |
200 |
| GT90185-P0210 | 2 | 0 | 60 |
GT90185-P0610-S30 | 6 | 30 |
200 |
| GT90185-S03 | 0 | 3 |
64 |
GT90185-P1210-S24 | 12 | 24 |
200 |
| GT90185-P0310 | 3 | 0 |
64 |
GT90185-P3610 | 36 | 0 |
200 |
| GT90185-S06 | 0 | 6 |
76 |
GT90185-S42 | 0 | 42 |
226 |
| GT90185-P0210-S04 | 2 | 4 |
76 |
GT90185-P0610-S36 | 6 | 36 | 226 |
| GT90185-P0410-S02 | 4 | 2 |
76 |
GT90185-P1210-S30 | 12 | 30 | 226 |
| GT90185-P0610 | 6 | 0 |
76 |
GT90185-S48 | 0 | 48 |
250 |
| GT90185-S12 | 0 | 12 |
100 |
GT90185-P0610-S42 | 6 | 42 | 250 |
| GT90185-P0210-S10 | 2 | 10 | 100 |
GT90185-P0910-S39 | 9 | 39 | 250 |
| GT90185-P0310-S09 | 3 | 9 | 100 |
GT90185-P1210-S36 | 12 | 36 | 250 |
| GT90185-P0610-S06 | 6 | 6 | 100 |
GT90185-P1810-S30 | 18 | 30 | 250 |
| GT90185-P0810-S04 | 8 | 4 | 100 |
GT90185-P2410-S24 | 24 | 24 | 250 |
| GT90185-P1010-S02 | 10 | 2 | 100 |
GT90185-S60 | 0 | 60 |
298 |
| GT90185-P1210 | 12 | 0 | 100 |
GT90185-P0610-S54 | 6 | 54 | 298 |
| GT90185-S18 | 0 | 18 |
124 |
GT90185-P0910-S51 | 9 | 51 | 298 |
| GT90185-P0210-S16 | 2 | 16 | 124 |
GT90185-P1210-S48 | 12 | 48 | 298 |
| GT90185-P0410-S14 | 4 | 14 | 124 |
GT90185-S72 | 0 | 72 |
350 |
| GT90185-P0610-S12 | 6 | 12 | 124 |
GT90185-P0610-S66 | 6 | 76 | 350 |
| GT90185-P0810-S10 | 8 | 10 | 124 |
GT90185-P1210-S60 | 12 | 60 | 350 |
| GT90185-P1010-S08 | 10 | 8 | 124 |
GT90185-P2410-S48 | 24 | 48 | 350 |
| GT90185-P1210-S06 | 12 | 6 | 124 |
GT90185-P3610-S36 | 36 | 36 | 350 |
| GT90185-P1410-S04 | 14 | 4 | 124 |
GT90185-S84 | 0 | 84 |
398 |
| GT90185-P1610-S02 | 16 | 2 | 124 |
GT90185-P1210-S72 | 12 | 72 | 398 |
| GT90185-S24 | 0 | 24 |
148 |
GT90185-P2410-S60 | 24 | 60 | 398 |
| GT90185-P0410-S20 | 4 | 20 | 148 |
GT90185-P3610-S48 | 36 | 48 | 398 |
| GT90185-P0610-S18 | 6 | 18 | 148 |
GT90185-S96 | 0 | 96 |
450 |
| GT90185-P1210-S12 | 12 | 12 | 148 |
GT90185-P1210-S84 | 12 | 84 | 450 |
| GT90185-P1810-S06 | 18 | 6 | 148 |
GT90185-P2410-S72 | 24 | 72 | 450 |
| GT90185-P2410 | 24 | 0 | 148 |
GT90185-P3610-S60 | 36 | 60 | 450 |
| GT90185-S30 | 0 | 30 |
172 |
GT90185-P4210-S54 | 42 | 54 | 450 |
| GT90185-P0610-S24 | 6 | 24 | 172 |
GT90185-S108 | 0 | 108 |
498 |
| GT90185-P1210-S18 | 12 | 18 | 172 |
GT90185-P1210-S96 | 12 | 96 | 498 |
| GT90185-P1810-S12 | 18 | 12 | 172 |
GT90185-P2410-S84 | 24 | 84 | 498 |
| GT90185-P2410-S06 | 24 | 6 | 172 |
GT90185-P3610-S72 | 36 | 72 | 498 |
| GT90185-P3010 | 30 | 0 | 172 |
GT90185-P4810-S60 | 48 | 60 | 498 |
如果用于伺服電機功率、編碼器信號和設備網，profinet，canbus，profibus……等等，
如果用于IP65或IP68，高溫250度，指定連接器、屏蔽電纜……
詳情請聯系我們的技術團隊:
info@danenghuahuan.cn
顏色代碼排序
6種顏色為一組，用數字代碼表示管道。
| 導線顏色代碼 |
| 路數# | 1 | 2 | 3 | 4 | 5 | 6 |
| 顏色 | 黑色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 |
| 路數# | 7 | 8 | 9 | 10 | 11 | 12 |
| 顏色 | 黑色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 |
根據您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
