產品特點
DC857系列帽式滑環，CCTV 滑環， 微型導電滑環，360°無限制旋轉下，持續傳送信號和數據；低噪音，長的壽命；低扭矩，光滑旋轉；電器噪音<0.01Ω； 緊湊設計，體積小，方便安裝。
可選項(功能定制)
電路數、外殼材料、IP等級、更高轉速、電纜長度、連接器、特殊電纜、耐鹽霧、工作溫度、外殼可以顛倒安裝

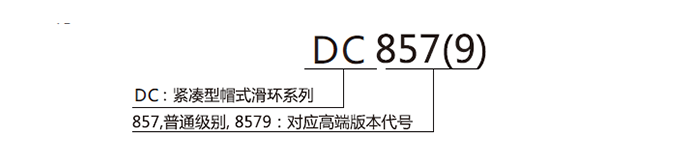

型號訂購說明:
DC857系列微型導電滑環
| 規格 |
| 工作速度 | 0~1000RPM | 路數 | 2A/路,250VDC/VAC |
| 外殼材料 | 塑料/金屬 | 扭矩 | 0.01N.m;+0.01N.m/6環 |
| 工作壽命 | >1億轉 | 觸點材料 | 貴金屬:金-金 |
| 電氣噪音 | <5mOhn | 接觸電阻 | <2mOhm |
| 絕緣強度 | 500VDC@50Hz | 導線 | UL Teflon® Awg28 |
| 絕緣電阻 | 1000MΩ@600VDC | 導線長度 | 250mm(12") |
| 工作溫度 | -40°C to 80°C | 儲存溫度 | -55°C to 85°C |
| 軸承 | 深溝球軸承 | 防護等級 | IP51 |
產品等級(DC857和DC8579區別)：
| 型號 | 最高轉速 | 產品壽命 | 扭矩 | 殼體材料 | 電氣噪音 |
| DC857 | 250RPM | >2000萬 | 0.02 N·m | ABS塑料 | 10mΩ |
| DC8579 | 1000RPM | >1億 | 0.005 N·m | 金屬 | 4mΩ |

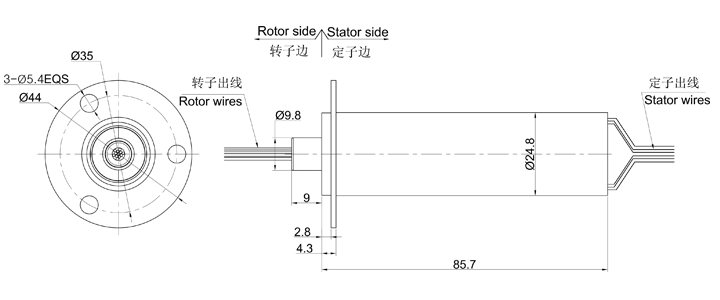

圖紙
標準部件# 有存貨
| 部件# | 信號(2A) | 4A | 8A | 15A | 總路數 |
| DC857 | 56 | 0 | 0 | 0 | 56 |
顏色代碼排序
六種顏色為一組，用數字代碼管道表示。
| 導線顏色代碼 |
| 環數# | 1/4 | 5/8 | 9/12 | 13/16 | 17/20 | 21/24 | 25/28 |
| 顏色 | 紅 | 綠 | 黃 | 紫 | 灰 | 黑 | 藍 |
| 環數# | 29/32 | 33/36 | 37/40 | 41/44 | 45/48 | 49/52 | 53/56 |
| 顏色 | 深藍 | 棕 | 橙 | 白 | 土黃 | 白紅 | 白黑 |
典型的應用
監控云臺、自動臂、醫療設備、扶輪索引表,生產線、工業加工設備
按您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的帽式滑環，CCTV 滑環， 微型導電滑環，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
