產品特點
· 360度旋轉同時傳輸氣體，液體，電源功率信號等介質
· 支持 1/2/3/4/5/6/8/10/12/16 氣體或液體通道.
· 支持1~128路功率電源線或信號線.
· 標準接口有M5，G1/8，G1/4，G3/8，G1/2，G3/4,G1"等
· 可根據客戶要求定制液體或氣體管子大小
· 可傳輸壓縮空氣，真空，液壓油，水，熱水，冷卻液，蒸汽等介質.
· 可根據要求定制高速高壓等特殊要求。
· 可定制各類氣電滑環，氣電一體滑環，液壓滑環，液壓旋轉接頭等

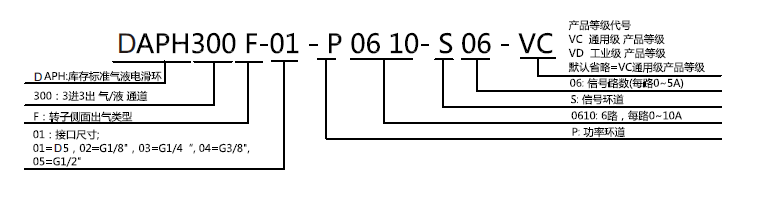

型號訂購說明:
DAPH300F系列旋轉接頭
| 技術規格參數 |
| 工作壽命 | 參考產品選型等級 | 最大壓力 | 10MPa (可定制高壓)，真空 0.01torr |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~440VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | AWG16#(功率)AWG22#(信號) |
| 工作濕度 | 0~85% RH | 扭矩 | 與接口尺寸相關，詳細咨詢技術 |
| 密封件 | 進口密封件 | 殼體材料 | 鋁合金/鋼 |
| 接觸材料 | 貴金屬 | 絕緣強度 | 500VAC@50Hz，60s |
| 防護等級 | IP51 | 動態電阻變化值 | <0.01Ω |
產品等級選型表：
| 產品等級 | 最高轉速 | 產品壽命 | 密封件 |
| VC（通用級） | 100RPM | 1000萬轉 | 國內知名品牌密封件 |
| VD（工業級） | 300RPM | 3000萬轉 | 進口密封件 |
圖紙與型號
DAPH300F-01 尺寸圖 接口尺寸M5

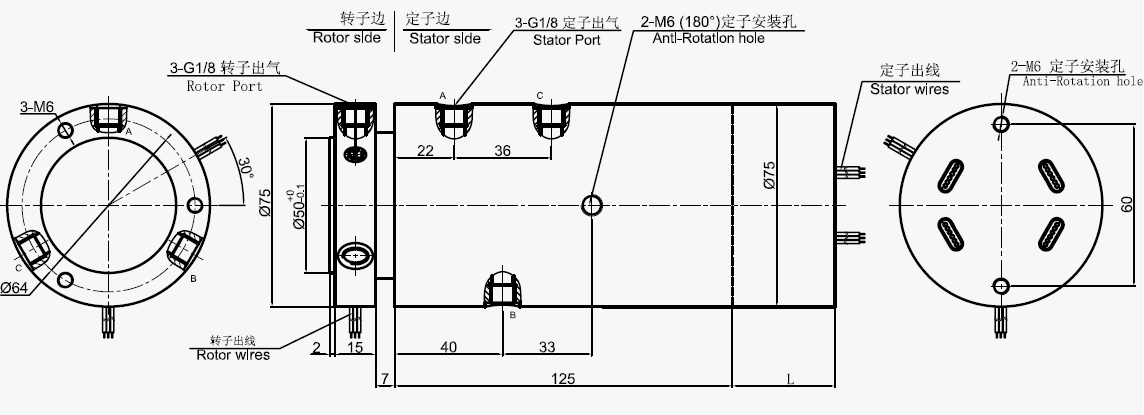

DAPH300F-02 尺寸圖 接口尺寸G1/8

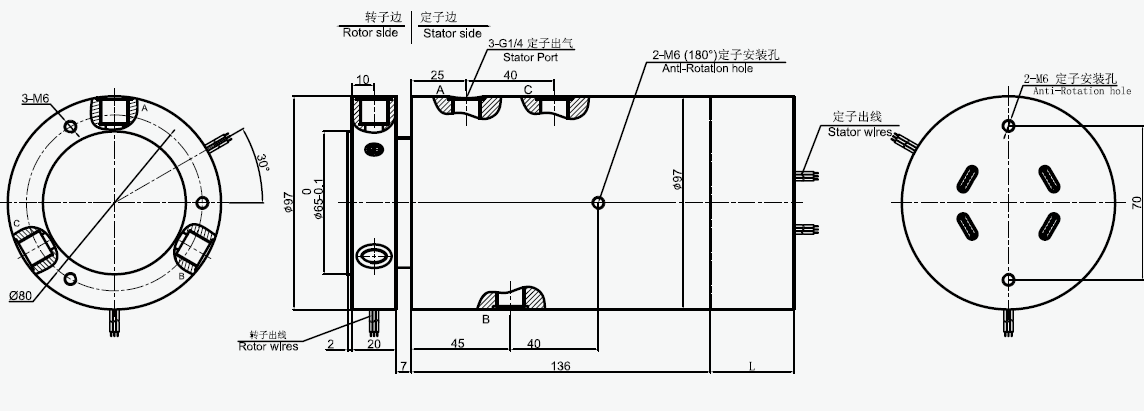

DAPH300F-03 尺寸圖 接口尺寸G1/4

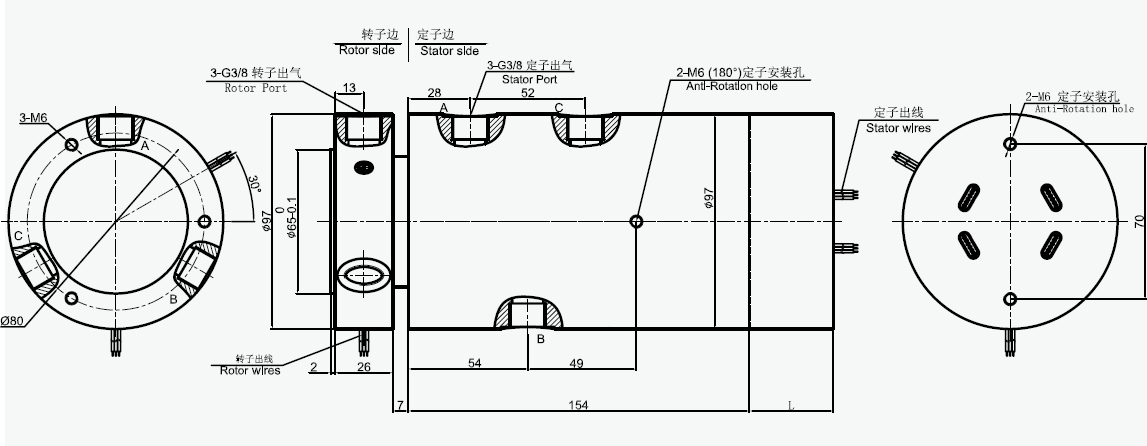

DAPH300F-04 尺寸圖 接口尺寸G3/8

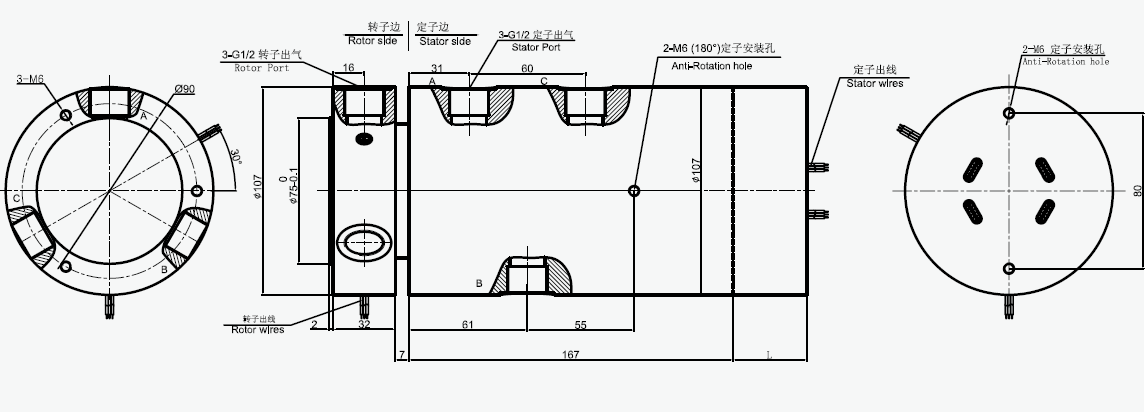

DAPH300F-05 尺寸圖 接口尺寸G1/2
能夠根據您的要求定制
請告訴我們:
1)總共有多少通道？
2)每個端口連接尺寸是多少？
3)介質是什么？
4)每個通道的壓力是多少？
5)總共有多少路？
典型的應用
工業機器-組合加工中心機床，旋轉分度臺；
重型設備炮塔、電纜卷筒、測試設備；
包裝機、堆垛機、磁性離合器，
工藝設備；
旋轉傳感器、應急照明、機器人技術；
展覽/展示設備，醫療設備
根據您的要求定制
如果您在網站上沒有找到您所想要的，請您告訴我們；我們可能已經設計或可以修改設計來滿足您的需求。 在許多情況下，目錄中的規格可以改變包括孔大小、回路編號、更高的電流/電壓、法蘭、導線長度、屏蔽、連接器、更高的速度、IP68、軍事等級、更高的溫度、氣動/液壓混合能力。 如果您在目錄中沒有找到您想要的，請您告訴我們，我們目錄中只包含了我們滑環的小部分產品！
若您需要詳細的輪廓圖或3D模式文件的具體型號,或是需要報價,請聯系您當?shù)氐匿N售代表或發送電子郵件至 info@danenghuahuan.cn
規格書下載
